Come collegare un generatore di Nebbia ad Ajax?

Per collegare un generatore di nebbia ad Ajax c’è bisogno di 2 AJ-RELAY, uno per il preriscaldamento e uno per l’attivazione.

COM+ARM= PRERISCALDAMENTO COM+FOG= ATTIVAZIONE

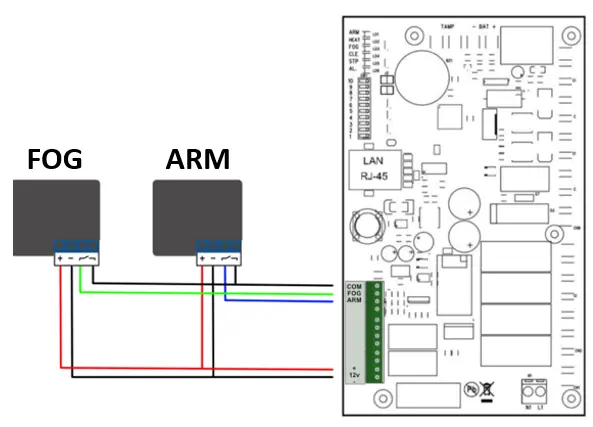

Schema FOG ARM

Sarà necessario configurare 2 Scenari.

1° Scenario

Per lo scenario di PRERISCALDAMENTO il Relè dovrebbe essere in modalità “Bistabile” e Normalmente aperto.

Poi in questo scenario, si deve scegliere l’opzione di attivazione tramite Arming e parametrizzare SWITCH ON.

2° Scenario

Bisogna configurare il relè come bistabile e Normalmente aperto.

Ad ogni modo,bisogna scegliere l’opzione “ALARM”, così questo relè verrà attivato dall’allarme.
